QuadBlow Connect

다심 광케이블 커넥터 블로잉이 가능한 혁신적인 공압포설 솔루션

QuadBlow Connect는 4개의 광커넥터를 동시에 공압 포설할 수 있도록 설계된 고급 솔루션으로, FTTH 설치에서 속도와 효율성을 극대화하여 마이크로 덕트 포설을 원활하게 지원합니다.

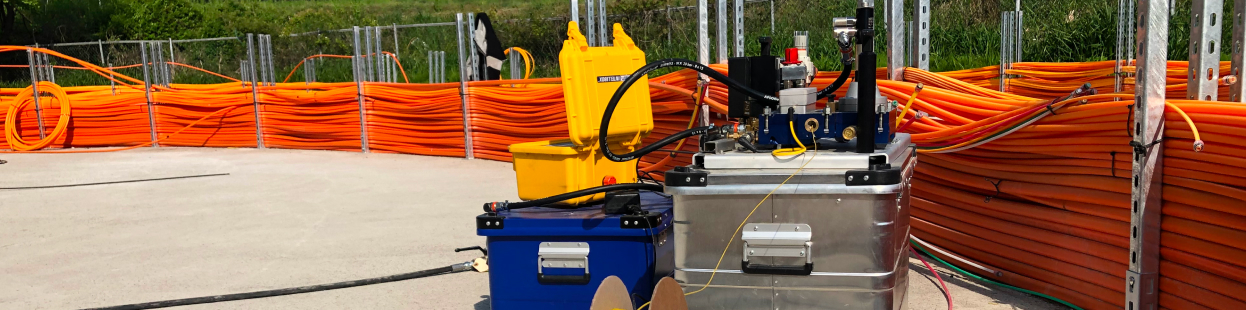

공압포설 솔루션 이미지
  • 주요 특징
  • 적용 분야
  • 선택 가능한 옵션

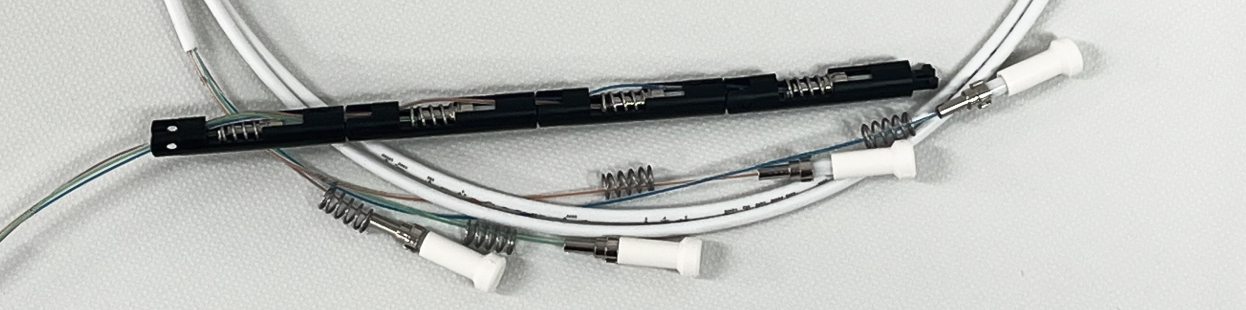

공압포설 솔루션 주요 특징 이미지
  • 01

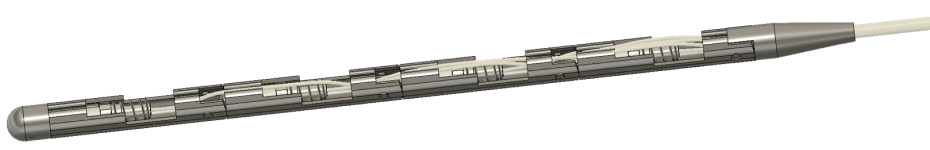

    다심 광케이블 조립체

    각 페룰 하우징은 10도로 좌우로 구부러질 수 있어, 180도 덕트 굴곡에서도 마찰을 최소화하며 원활한 통과를 가능하게 합니다.

  • 02

    빠르고 간편한 설치

    둥근 블로잉 헤드는 저항을 최소화하여 현장 재조립 없이 빠르고 효율적인 케이블 포설을 실현합니다.

  • 03

    성장 지원

    최신 기술을 도입하고 디지털 트랜스포메이션을 통해 기업의 성장을 지원합니다.

  • 04

    위험 관리

    정보보안 솔루션을 통해 사이버 위협을 최소화하고, 비즈니스 연속성을 보장합니다.

공압포설 솔루션 적용 분야 이미지

FTTH, 스마트 시티, 대규모 광통신 네트워크 등 현대 통신 인프라에 최적의 성능과 신뢰성을 제공합니다

선택 가능한 옵션 관련 표
마이크로 덕트 옥내 / 옥외 설치 - 7/10mm HDPE, 8/10mm HDPE
광섬유 수 최대 4 코어
광섬유 종류 ITU-T G.657.A1, A2/B2, B3
커넥터 종류 SC/UPC, SC/APC
광케이블 길이 50m, 100m, 150m, 200m, 250m, 300m

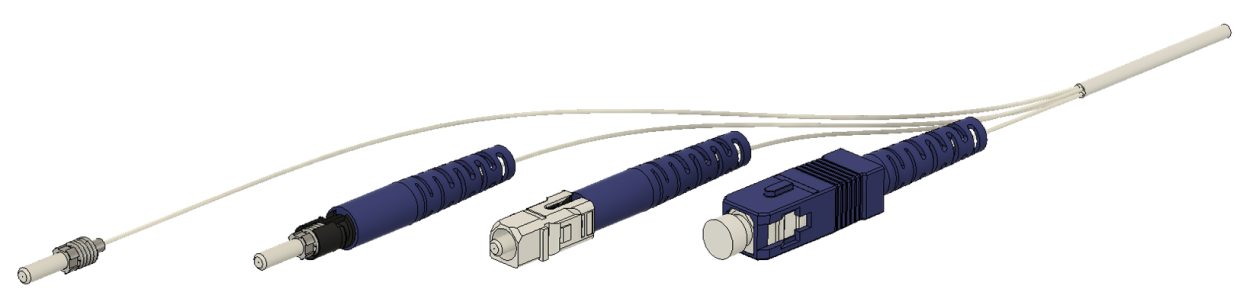

공압포설 솔루션 이미지

광학 성능 (Optical Performance)

광학 성능 관련 표
종류 사양(1310nm and 1550nm)
삽입 손실 Typ. ≤0.15dB
Max. ≤0.30dB
반사 손실 Min. >55dB (UPC), >65dB (APC)

광섬유 종류 (Fiber Types)

광섬유 종류 관련 표
종류 사양
적용 가능한 광섬유 싱글모드 광섬유 : ITU-T Rec. G.657 직경: 250μm

온도 범위 (Temperature Range)

온도 범위 관련 표
구분 사양
저장 온도 -40 ~ 80°C
동작 온도 -40 ~ 75°C

기계적/환경적 성능 (Mechanical/Environmental Performance)

기계적/환경적 성능 관련 표
테스트 종류 적용 표준 테스트 방법 사양
반복 결합 IEC 61300-2-2 / GR-326-CORE, 4.4.3.8 반복 결합횟수: 200 손실 변화치 ≤ 0.3dB
반사 손실감쇠 ≤ 5dB
진동 IEC 61300-2-1 / GR-326-CORE, 4.4.3.1

주파수 범위: 10Hz ~ 55Hz

시간: 2h/axis for 3 axis

스윕률: 1 octave/min

진폭: 1.5mm

손실 변화치 ≤ 0.3dB
반사 손실감쇠 ≤ 5dB
충격 IEC 61300-2-12 / GR-326-CORE, 4.4.3.7

8회 충격

1.5m 높이에서 떨어뜨림

손실 변화치 ≤ 0.3dB
반사 손실감쇠 ≤ 5dB
온도 순환 GR-326-CORE, 4.4.2.2 -40°C±2°C to 75°C±2°C, 21 cycles, 안정 시간: 1 hr at 23°C±2°C, 온도변화: 1 hr 손실 변화치 ≤ 0.3dB
반사 손실감쇠 ≤ 5dB
